Ce que font nos kits de démarrage CV dans une transmission

En tant que Fabricants de kits de démarrage de joint homocinétique universels Fabricant , nous adaptons la configuration du produit à l'application, aux limites d'exploitation, aux interfaces et aux critères d'acceptation définis pour chaque projet.

Un joint homocinétique ne survit que lorsque sa charge de graisse reste en place et que les abrasifs restent à l'écart. Le soufflet est la barrière qui rend cela possible : il fléchit avec l'angle de braquage et la course de la suspension tout en maintenant le lubrifiant contre la cage, les billes et les chemins de roulement. Une fois qu'une botte se fend, la graisse est projetée et les débris de route pénètrent dans le joint, et l'usure qui en résulte se manifeste par des claquements dans les virages, des vibrations sous charge et une éventuelle défaillance de l'essieu.

Nous fabriquons des kits de démarrage sous forme d'ensembles de remplacement complets plutôt que de pièces en caoutchouc détachées, afin qu'un atelier ou un distributeur puisse restaurer un joint en une seule opération. Les bottes intérieures et extérieures utilisent des conceptions et des spécifications différentes et ne sont pas interchangeables. C'est pourquoi notre gamme est organisée par position d'articulation et par application de véhicule.

Notre gamme de produits de transmission

Les kits de démarrage se trouvent à l’intérieur d’un CV plus large. programme d'articulations et d'arbres de transmission. Le tableau ci-dessous montre comment chaque famille répond à une exigence de marché secondaire ou d'assemblage, de sorte qu'un projet peut être cité comme une portée de fourniture unique.

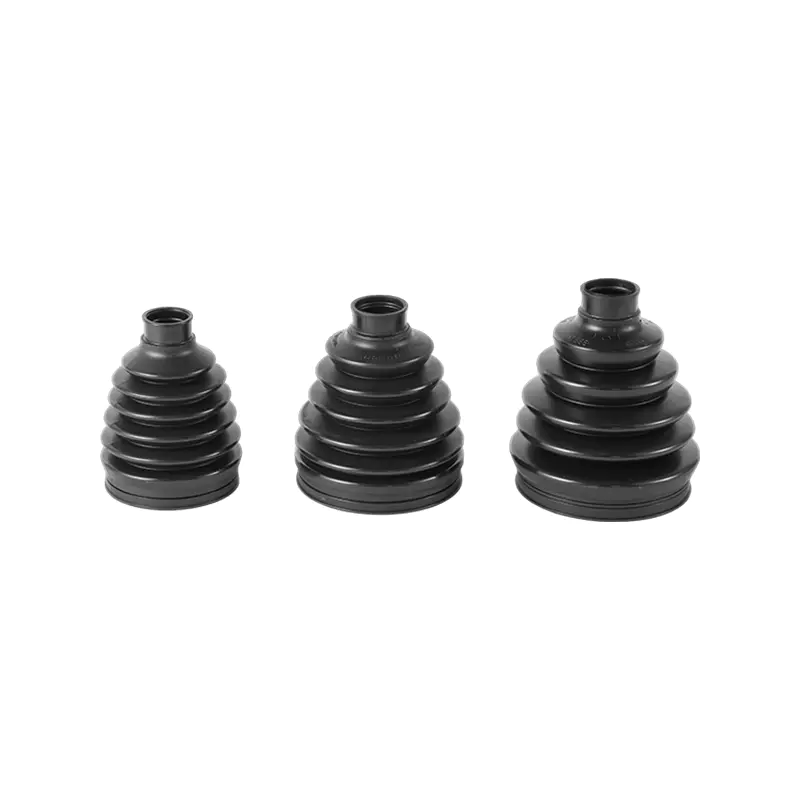

Deux articles de démarrage représentatifs en production actuelle sont le soufflet de protection anti-poussière pour joint homocinétique en caoutchouc élastique 103-2140/04438-16080/04427-0K020 et le couvercle de soufflet CV anti-fuite pour cage à billes d'arbre d'entraînement 04427-0K020. Les deux sont fournis sous forme de kit de démarrage avec les pièces d'étanchéité et de fixation nécessaires à l'installation.

Construction des bottes et sélection des matériaux

La durée de vie de la botte est déterminée par le composé, l'épaisseur de la paroi et la façon dont les circonvolutions se plient sous l'articulation. Nous moulons des bottes en caoutchouc élastique pour le marché secondaire général, où la résistance à l'ozone, aux attaques de graisse et aux flexions répétées compte plus que n'importe quel chiffre de dureté. Les qualités néoprène et thermoplastique sont utilisées lorsque le marché d'un client exige une tolérance à la température plus élevée ou une flexibilité améliorée à basse température.

• Composé : caoutchouc élastique, néoprène ou élastomère thermoplastique adapté au type de graisse et à la plage de température de fonctionnement.
• Géométrie : nombre de convolutions et profil définis par l'angle d'articulation maximal de l'articulation et la course de plongée.
• Faces d'étanchéité : Les dimensions de l'alésage et de l'épaulement sont contrôlées afin que le coffre repose sur le boîtier de joint et l'arbre sans pincement.
• Fixation : pinces métalliques dimensionnées en fonction des diamètres de l'arbre et du boîtier, avec la largeur de bande correcte pour le col de la botte.
• Charge de graisse : quantité spécifiée par joint afin que la botte ne soit ni affamée ni trop remplie lors du montage.

Application adaptée à tous les types de véhicules

Les kits de démarrage sont consommés en réparation et non en assemblage de véhicules neufs, la gamme doit donc couvrir un large éventail de modèles avec un nombre de références gérable. Nous regroupons les kits par position de joint, diamètre d'arbre, dimensions du col de coffre et numéros OE qu'ils remplacent, ce qui permet à un distributeur de créer un catalogue couvrant les véhicules à fort chiffre d'affaires sans avoir à effectuer de doublons.

Les voitures particulières et les véhicules utilitaires légers dominent la demande, en particulier les plates-formes à traction avant où les joints intérieurs et extérieurs sont exposés. Les véhicules plus lourds et les charges plus lourdes augmentent l'articulation et l'accumulation de chaleur, et ces applications bénéficient d'une botte avec une section de paroi plus solide et un composé qui maintient la flexibilité à basse température ambiante.

Spécifications que nous confirmons avant la production

Chaque kit de bottes est défini par un petit ensemble de dimensions et de choix de matériaux. Leur confirmation au stade de l'échantillonnage évite les retours d'équipements plus tard dans le programme.

• Position de l'articulation : intérieure ou extérieure, et type d'articulation où l'essieu utilise une conception intérieure à trépied.
• Diamètre de l'arbre et alésage du boîtier au niveau des faces d'appui du coffre.
• Longueur de la botte, profil de convolution et angle d'articulation maximal.
• Qualité du composé et plage de températures de fonctionnement cible.
• Type de pince, matériau et dimensions du bracelet.
• Type de graisse et poids de charge par kit.
• Contenu du kit : soufflet, colliers, sachet de graisse, circlip ou pièces de retenue selon le cas.

Fabrication et contrôle qualité

Bayzo opère à Yuhuan, dans le Zhejiang, le centre chinois de fabrication de pièces automobiles, avec une production et une inspection en interne plutôt qu'un commerce externalisé. Notre processus s'étend du contrôle des matières premières au moulage, en passant par l'usinage CNC des composants métalliques, l'assemblage et l'inspection finale, chaque étape étant soumise aux mêmes normes dimensionnelles et d'apparence pour tous les lots.

Pour les kits de bottes en particulier, les points de contrôle comprennent la vérification du lot de composés, l'épaisseur de la paroi moulée et la forme de convolution, les dimensions de la face d'appui, l'ajustement des colliers et l'intégralité du kit. Les kits finis sont vérifiés avant expédition pour vérifier la précision de l'ajustement, la cohérence de l'apparence et le contenu correct, ce qui constitue la base pratique d'un approvisionnement stable sur le marché secondaire.

Développement et personnalisation OEM/ODM

Nous développons des kits de démarrage à partir d’échantillons clients, de dessins ou de numéros OE. Une séquence de développement typique commence par les données de référence, passe à un échantillon correspondant pour un essai d'ajustement, puis à la production par lots une fois l'échantillon confirmé. Des emballages personnalisés, un étiquetage de marque et des contenus de kits spécifiques au marché sont disponibles dans le cadre du même programme.

Lorsqu'un client fournit un essieu complet plutôt qu'un coffre seul, nous pouvons citer le kit de coffre aux côtés de C.V. Joints et assemblages d'arbres pour que le joint, le soufflet et la quincaillerie arrivent sous la forme d'un ensemble assorti.

Installation, maintenance et facilité d'entretien

Une installation correcte détermine si un kit de démarrage atteint sa durée de vie prévue. Le joint doit être nettoyé de l'ancienne graisse et des débris, la nouvelle charge de graisse appliquée uniformément autour de la cage et des chemins de roulement, et le soufflet positionné sans torsion avant de serrer les colliers. L'air emprisonné à l'intérieur de la botte poussera les circonvolutions vers l'extérieur lors de la rotation, de sorte que la botte doit être ventilée ou égalisée lors du remontage du joint.

• Inspectez les bottes à chaque intervalle d’entretien pour déceler des fissures, des infiltrations de graisse ou des colliers de serrage desserrés.
• Remplacez le soufflet et la graisse ensemble ; la réutilisation d'une botte après une contamination réduit la durée de vie des articulations.
• Vérifiez les surfaces d'appui de l'arbre et du boîtier pour déceler des rayures avant d'installer une nouvelle botte.
• Conservez les kits de rechange dans le même groupe de référence pour simplifier le stock en atelier.

Informations que nous utilisons pour configurer votre solution

Pour préparer une configuration et un devis de kit de démarrage, nous travaillons à partir des entrées de projet suivantes. Lorsqu'un client peut fournir des numéros OE et un échantillon, la correspondance est plus rapide et plus fiable.

• Marque du véhicule, modèle, année et position de l'essieu.
• Numéro OE ou référence concurrent actuellement fourni.
• Exemple de botte ou de joint, ou un dessin coté.
• Type de joint : type boule intérieur ou extérieur, ou trépied intérieur.
• Diamètre de l'arbre et alésage du boîtier au niveau des faces d'étanchéité.
• Composé requis et plage de températures de fonctionnement.
• Contenu du kit et format d’emballage, y compris les exigences en matière de marque.
• Quantité commandée, calendrier de livraison et marché de destination.

Foire aux questions

Les bottes CV intérieures et extérieures peuvent-elles être utilisées de manière interchangeable ?

Les bottes intérieures et extérieures diffèrent par l'alésage, la longueur, le profil de convolution et la taille des pinces, car les joints s'articulent et plongent différemment. Le montage d'un soufflet extérieur sur un joint intérieur, ou l'inverse, entraînera généralement une perte de graisse ou des dommages au soufflet sur une courte distance.

Fournissez-vous des kits de bottes sous forme d’ensembles complets ou de bottes individuelles ?

Nous fournissons des kits complets contenant le soufflet, les colliers et la graisse, avec des pièces de retenue incluses là où l'application l'exige. Des bottes individuelles peuvent également être proposées lorsque le programme d'un client les requiert.

En quel matériau sont fabriquées vos bottes CV ?

Nos bottes standard de rechange sont moulées en caoutchouc élastique, avec des qualités de néoprène et de thermoplastique disponibles pour les applications nécessitant une tolérance à la température plus élevée ou une meilleure flexibilité à basse température. Le composé est sélectionné en fonction du type de graisse et des conditions de fonctionnement du joint.

Pouvez-vous développer un kit de démarrage à partir d’un numéro OE uniquement ?

Oui. Nous développons à partir de numéros OE, d’échantillons clients ou de dessins. Un numéro OE nous permet d'identifier la famille commune et les dimensions probables ; un échantillon ou un dessin confirme ensuite les faces d'étanchéité et la géométrie du soufflet avant la production par lots.

Proposez-vous un emballage et une marque personnalisés pour les kits de démarrage ?

Nous fournissons des solutions d'emballage, d'étiquetage de marque et de personnalisation associée en fonction des exigences des clients, y compris le contenu des kits spécifiques au marché et les emballages imprimés.

Vers quels marchés exportez-vous les kits de démarrage CV ?

Nos produits sont exportés vers l'Europe, l'Amérique, le Moyen-Orient, l'Asie du Sud-Est, l'Afrique, l'Australie et d'autres régions, parallèlement à l'approvisionnement du marché intérieur.
