Les principales causes de frémissement d’accélération liées au C.V. interne Usure des articulations

Appuyez sur l'accélérateur et la voiture vibre à travers le siège, la colonne de direction et même les rétroviseurs. Le frisson est rythmé et s’estompe dès que vous relâchez l’accélérateur. Dans les véhicules à traction avant, l’une des causes les plus courantes est un joint homocinétique (C.V.) interne usé, le joint côté transmission de l’essieu moteur.

Le C.V intérieur Le joint fait plus que transmettre la puissance à la roue. Au fur et à mesure que la suspension bouge, l'essieu doit se raccourcir et s'allonger, et cette articulation est conçue pour glisser pendant que le couple circule. Lorsque ses pièces internes s'usent, le mouvement de glissement devient irrégulier et chaque irrégularité est ressentie comme un frémissement d'accélération.

Coup d'œil rapide : les signes qui indiquent que le C.V. intérieur l'usure est la cause

Le frémissement apparaît lors de l'accélération, surtout lorsque la voiture est fortement chargée
Les vibrations disparaissent en roue libre ou au point mort
Une botte fissurée ou qui fuit est généralement visible sur le joint intérieur
La condition est souvent pire en montée ou lors d'un ramassage difficile

Le frémissement d'accélération est le C.V. interne. C'est la façon dont le joint vous indique que le couple n'est plus transmis en douceur.

Comment un C.V intérieur usé Le joint produit un frémissement d’accélération

La plupart des voitures modernes à traction avant utilisent un C.V. intérieur de type trépied. articulation. Trois rouleaux, chacun supporté par des roulements à aiguilles, circulent à l'intérieur de trois pistes usinées dans le boîtier de joint. Cette disposition permet à l'essieu de plonger et de sortir lorsque la suspension se comprime tout en délivrant un couple dans une large gamme d'angles.

Le système repose sur la précision. Les rouleaux doivent rouler le long des chenilles avec très peu de jeu car le joint est sous charge tant que la cabine est en mouvement. À mesure que les roulements à aiguilles et les surfaces de chenille s'usent, ce jeu augmente. Lorsque le couple arrive pendant l'accélération, les rouleaux libres se déplacent puis se relâchent, créant une vibration rapide et répétitive. Les ingénieurs appellent cela une impulsion vibratoire ; les conducteurs appellent cela simplement un frisson.

Pourquoi le frisson apparaît spécifiquement sous charge :

Un couple élevé augmente la contrainte de contact entre les rouleaux et les chenilles.
Le mouvement de plongée est plus important lorsque le véhicule accélère et non lorsqu'il roule en croisière.
Les impulsions de couple moteur amplifient les petits jeux à l’intérieur du joint usé.

Causes profondes du CV intérieur Usure des articulations

Frisson d’accélération lié au C.V. intérieur l’usure des articulations apparaît rarement sans avertissement. L'une des causes fondamentales suivantes, ou une combinaison de celles-ci, détruit la précision interne de l'assemblage.

Bottes défaillantes et perte de graisse

Le C.V. la botte maintient la graisse à l'intérieur et la contamination à l'extérieur. Après des années d’exposition à la chaleur, à l’ozone et aux débris, la botte développe de petites fissures. La graisse s’échappe alors à grande vitesse et le joint commence à sécher. Un joint intérieur sec devient rapidement rugueux et cette rugosité se traduit directement par un frémissement sous l'accélération.

Graisse contaminée et grains abrasifs

L’eau et les graviers de la route pénètrent même par une petite fissure. La graisse contaminée ne lubrifie plus ; il agit comme une pâte à broyer. Les particules abrasives usent les roulements à aiguilles et les surfaces polies des chenilles, transformant un joint sain en un joint défectueux bien plus rapidement que ne le ferait un kilométrage normal.

Rouleaux de trépied et roulements à aiguilles usés

Les rouleaux d'une articulation interne d'un trépied dépendent d'anneaux de minuscules roulements à aiguilles. Un kilométrage élevé, la chaleur ou un manque de graisse provoquent une usure inégale de ces aiguilles et laissent des empreintes sur les tourillons. Les rouleaux endommagés ne roulent plus ; ils glissent et attrapent. Ce mouvement de stick-slip est la source mécanique directe d’un frémissement d’accélération.

43040-32040 Tripod Inner CV Joint for Drive Shaft Replacement

Joint homocinétique intérieur de trépied 43040 – 32040 pour le remplacement de l'arbre d'entraînement Cette articulation interne du trépied est le composant directement affecté par les roulements à aiguilles usés, qui provoquent des tremblements d'accélération. Si les rouleaux sont endommagés, le remplacement de ce joint rétablit un transfert de couple en douceur et évite une défaillance précoce sous une charge importante. Voir le produit →

Géométrie de surcharge, de chaleur et de suspension

Le remorquage près de la limite du véhicule, la conduite agressive et les hauteurs de caisse modifiées augmentent tous l'angle de travail et la charge de l'articulation intérieure. Un angle plus élevé augmente la contrainte de contact, et une contrainte plus élevée accélère la fatigue. Un joint qui pourrait durer 150 000 kilomètres dans des conditions normales d'utilisation peut se briser bien plus tôt sous une charge lourde et continue.

Cause profonde	Effet mécanique	Résultat typique
Botte déchirée ou qui fuit	Perte de graisse et contact métal sur métal	Frissons et gémissements à l'accélération
Graisse contaminée	Usure abrasive des pistes et des aiguilles	Vibration rythmique sous couple
Rouleaux de trépied usés	Mouvement irrégulier des rouleaux dans les chenilles	Frisson pulsé pendant une prise en charge difficile
Surcharge et angle d'articulation élevé	Fatigue rapide et piqûres de surface	Frissons progressifs qui s'aggravent

Comment diagnostiquer le C.V. interne Usure des articulations

Avant d'acheter des pièces, vérifiez que le joint intérieur est la véritable source du frisson. Le contrôle prend quelques minutes et ne nécessite qu’un ascenseur et des outils manuels de base.

Soulevez le véhicule et soutenez-le solidement avec des chandelles.
Inspectez attentivement les deux bottes intérieures. Recherchez des projections de graisse, des fissures, des déchirures et du caoutchouc imbibé d'huile, qui indiquent une botte qui est déjà tombée en panne.
Basculez la bride de joint intérieure à la main. Des claquements ou des jeux libres indiquent des composants internes usés.
Faites tourner la roue lentement et ressentez une résistance rugueuse et encochée de la part du joint intérieur.
Faites un essai routier de la voiture : accélérez doucement en prenant une vitesse, puis roulez en roue libre. Un frisson qui apparaît sous tension et disparaît hors tension est un C.V intérieur classique. symptôme articulaire.

Un contrôle visuel suffit souvent. Une botte intérieure déchirée combinée à un joint extérieur propre suggère fortement un C.V. intérieur. l'usure des articulations est à l'origine du frémissement d'accélération.

Options de réparation : kit de démarrage, joint intérieur ou arbre de transmission complet ?

Une fois que l’articulation interne est confirmée comme étant la source du frémissement, la réparation appropriée dépend de l’ampleur déjà atteinte des dommages.

Quand un kit de démarrage suffit

Si la botte est tombée en panne mais que le joint a été détecté tôt, un C.V. de qualité Le kit de démarrage restaure le joint de graisse et renouvelle la lubrification. Il s'agit de la réparation la moins coûteuse, mais elle n'est valable que lorsque le joint n'a pas de jeu et que les rouleaux tournent toujours sans problème.

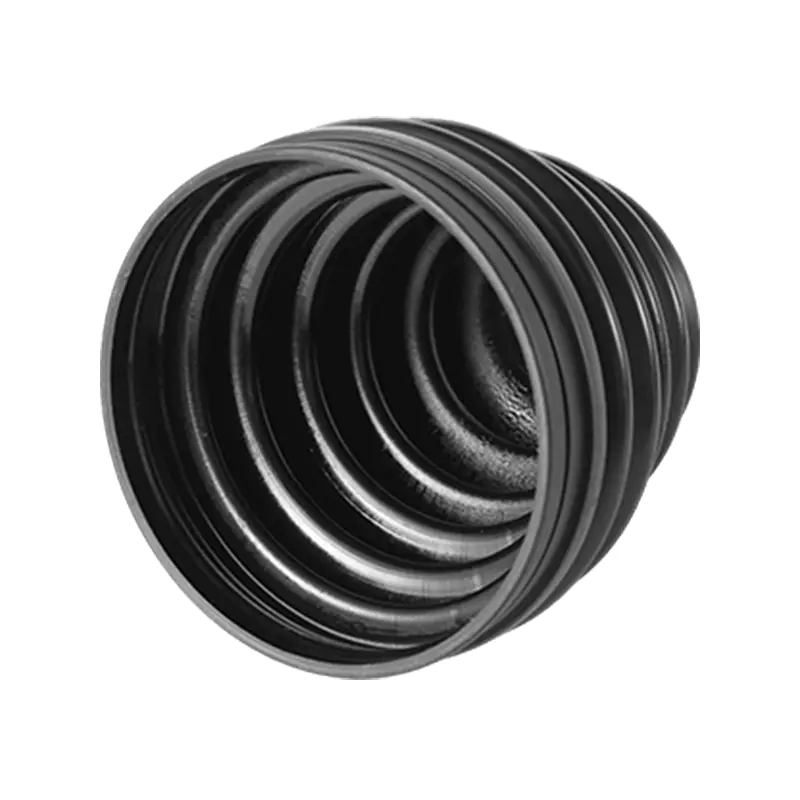

04427-0K020 Anti-Leak CV Boot for Drive Shaft Ball Cage

04427-0K020 Soufflet CV anti-fuite pour cage à billes d'arbre de transmission Lorsqu'un soufflet tombe en panne mais que le joint est toujours sain, ce couvercle à soufflet renouvelle le joint de graisse et empêche les contaminants d'entrer. Il s'agit d'une solution peu coûteuse qui préserve le joint intérieur en l'absence de jeu ou de dommages aux rouleaux. Voir le produit →

Remplacement du C.V. intérieur Commune

Si les aiguilles, les chenilles ou les tourillons sont usés, aucun kit de démarrage ne peut les réparer. Le joint intérieur lui-même doit être remplacé. Le choix d'un remplacement de qualité est important : un C.V. intérieur de précision commune d'un fabricant spécialisé maintient les éléments roulants dans les limites de tolérance et fournit un flux de couple silencieux et uniforme qui empêche le retour des vibrations.

Choisir un ensemble d'arbre de transmission complet

Sur un véhicule à kilométrage élevé, le remplacement uniquement du joint intérieur laisse en service un joint extérieur plus ancien et un arbre d’essieu fatigué. De nombreux ateliers préfèrent un ensemble complet d'arbre de transmission avec de nouveaux joints intérieurs et extérieurs, un nouvel arbre et des bottes neuves. Le coût de la main-d'œuvre est similaire à celui d'un travail impliquant uniquement une articulation interne, et le résultat est une transmission qui reste fluide pendant des années. Pour comprendre le modèle d’échec plus large, lisez pourquoi C.V. les articulations échouent tôt et comment repérer les signes avant qu'un frisson ne se transforme en dépression.

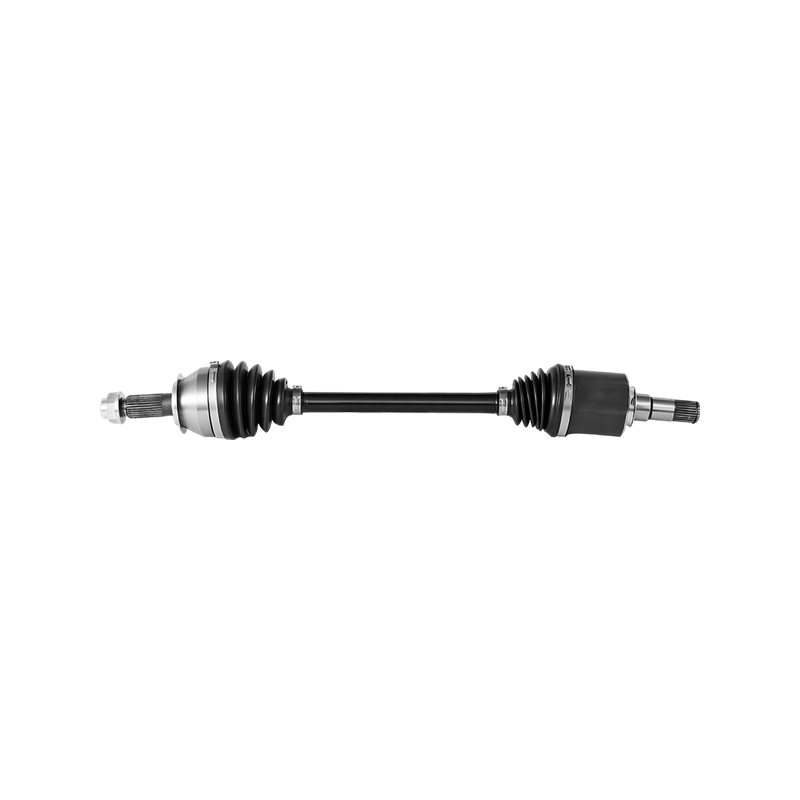

49500-C1200 Complete Drive Shaft Assembly with Inner and Outer CV Joints

49500-C1200 Ensemble complet d'arbre de transmission avec joints homocinétiques intérieurs et extérieurs Cet axe pré-assemblé remplace les deux joints, l'arbre et les bottes en une seule unité. Il convient aux véhicules à kilométrage élevé où la mise à niveau de l'ensemble de la transmission évite de laisser des pièces plus anciennes en service et offre une douceur durable. Voir le produit →

Prévenir le C.V intérieur Usure des articulations et tremblement d’accélération

Un peu d’attention de routine prévient la plupart des défaillances des articulations internes.

Inspectez les deux soufflets intérieurs à chaque vidange d'huile et remplacez un soufflet dès les premiers signes de fissuration.
Si une botte est déchirée, évitez de conduire dans la boue, le sable ou l’eau profonde avant de la réparer.
Utilisez uniquement le C.V. graisse pour joints spécifiée pour le véhicule, jamais de graisse pour châssis à usage général.
Gardez la suspension et la hauteur de caisse proches de celles d'origine afin que le joint intérieur fonctionne selon l'angle prévu.
Après tout remplacement de soufflet ou de joint, serrez l'écrou d'essieu et les fixations de montage au couple d'usine.

Ces mêmes habitudes protègent le C.V extérieur. joint, les roulements de roue et le roulement de sortie de transmission également.

Foire aux questions

Q1 : Un C.V intérieur usé peut-il être utilisé ? cause commune frémit uniquement lors de l'accélération ?

Oui, c'est le modèle classique. En accélération, le joint supporte un couple élevé, de sorte que l'usure interne devient évidente sous forme de vibration. Lorsque vous roulez ou passez au point mort, la charge diminue et le frémissement disparaît généralement. En revanche, le bruit de clic en tournant pointe généralement vers l'articulation extérieure.

Q2 : Dans quelle mesure un frémissement d'accélération provoqué par le C.V. interne est-il urgent ? usure des articulations ?

Considérez cela comme urgent. Ce qui commence par un frisson peut évoluer vers un joint grippé ou séparé, un essieu cassé ou un endommagement du joint de transmission. Une courte période de conduite avec un joint sec et contaminé peut faire la différence entre une réparation de coffre et un remplacement complet d'essieu.

Q3 : Dois-je remplacer uniquement le joint intérieur ou l'ensemble de l'arbre de transmission ?

Cela dépend de l'état du reste de l'essieu. Si le joint extérieur est sain et que l’arbre est droit, le remplacement du joint intérieur est économique. Si le véhicule a un kilométrage élevé, un ensemble d’arbre de transmission complet est généralement le choix le plus fiable à long terme car il renouvelle chaque pièce d’usure en même temps.

Q4 : La botte a été remplacée, mais le frémissement est toujours là. Pourquoi?

Un remplacement de démarrage ne peut pas restaurer le métal usé. Si les aiguilles, les rouleaux ou les surfaces de chenille étaient déjà endommagés avant le remplacement du soufflet, ce sont ces pièces usées, et non la perte de graisse, qui sont à l'origine du frémissement et le joint lui-même doit être remplacé.

Un frémissement d'accélération lié au C.V intérieur. l'usure des articulations n'est pas un problème à surmonter. La cause est généralement une chaîne d'événements : une botte défaillante, de la graisse perdue ou contaminée et des surfaces métalliques qui commencent à s'user les unes contre les autres. L'identification précoce de la cause profonde et l'installation de la bonne pièce de rechange rétablissent une alimentation électrique fluide et silencieuse.

La qualité des pièces fait partie du correctif. Bayzo, un fabricant de joints homocinétiques et d'arbres de transmission, fabrique des composants de rechange avec des matériaux contrôlés, un usinage de précision et des contrôles de qualité complets, de sorte que l'essieu réparé reste silencieux pendant des milliers de kilomètres.
